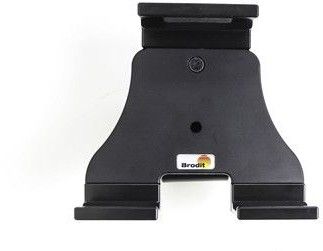

Brodit Passiv hållare med kulled 511971

Justerbar hållare. Passar enheter med eller utan skal, med höjd 120-150 mm, max tjocklek 30 mm.

Justerbar passiv hållare med kulled som passar enheter med eller utan skal. Den här hållaren är krocktestad och godkänd för användning med enhet utan skal på Brodits nackstödsfäste. Med din enhet i en hållare monterad i bilen har du den alltid inom bekvämt syn- och räckhåll. Trafiksäkert, snyggt och bekvämt!

Mät din enhet/skal och jämför med hållarens specifikationer för att välja rätt produkt. Den här hållaren passar enheter med eller utan skal med höjden 120-150 mm, samt max tjocklek 30 mm.

Du kan ansluta en laddkabel till din enhet för att få laddning när den sitter i hållaren. Hållaren är monterad på en kulled och kan enkelt vinklas och vridas för att undvika reflexer i skärmen. Vinklingsbar 20° och vridbar 360°. Hållarens över- och nederdel är försedda med mjukt gummi för glidfritt grepp och skydd mot repor. Det är lätt att sätta enheten i hållaren, och att ta den med dig när du lämnar bilen. Monteringsplatta 42x50 mm med förborrade AMPS-hål +2x3,5 mm centrerade hål. Tillverkad av svart ABS/Acetal plast. Tillverkad i Sverige.

Krocktestad:
Den här justerbara hållaren är krocktestad enligt standard som gäller för bilsäten (ECE R17). Krocktestet gäller skärm som väger 490 g.
Testen är utförda på ett säte med osynliga nackstödspinnar (typ Volvo etc.) och på ett säte med synliga nackstödspinnar (typ Ford etc.) i riktningarna framåt och bakåt. Den justerbara hållaren håller surfplattan på plats under samtliga utförda tester.

Dimensioner: 145 x 129 x 69 mm (B x H x D mm)
Vikt: 157 g

Viktig information:
Surfplattor bör inte monteras på en bils instrumentbräda. De kan skymma sikten eller blockera viktiga reglage, och ett ProClip är anpassad för montering av mindre enheter (mobiler) och är inte anpassad för tunga enheter (surfplattor). Om du vill sätta en surfplatta på bilens instrumentbräda måste varje lösning granskas noggrant av dig själv. Hänsyn bör då tas till placering, samt hur stadigt ProClip sitter och vilken storlek av surfplatta du önskar använda. Brodit lämnar inte några rekommendationer för sådana monteringar. En montering av surfplatta på bilens instrumentbräda sker alltid på kundens eget ansvar. Brodit rekommenderar att använda surfplattor i en hållare på bilens nackstöd, monterade på Brodits nackstödsfäste.

Läs igenom hela anvisningen noga och titta på bilderna innan monteringen påbörjas.

1. Lossa på skruven mitt i hållaren så att du kan ta bort monteringsplattan på baksidan.

2. Placera monteringsplattan på önskad plats. Skruva fast monteringsplattan med de medsända skruvarna. Placera hållaren över monteringsplattan så att skruven passar i hålet i kulleden. Dra åt skruven tills hållaren sitter stadigt på plats men ändå kan vinklas.

3. Att sätta enheten i hållaren: Placera enhetens överdel under hållarens överdel. Pressa uppåt så att hållarens överdel lyfts uppåt. Pressa enhetens nederdel framåt så att enheten sitter rakt i hållaren. Sluta pressa enheten uppåt så att hållarens överdel sänks nedåt och vilar på enheten. Pressa nedåt HÅRT på hållarens överdel och dra samtidigt åt vingmuttern på hållarens baksida HÅRT.
VIKTIGT: Det är mycket viktigt att pressa HÅRT nedåt på hållarens överdel och dra åt vingmuttern HÅRT så att enheten sitter ordentligt fast i hållaren.
Att ta bort enheten ur hållaren: Lossa låsmuttern på hållarens baksida. Pressa enheten uppåt så att hållarens överdel lyfts uppåt. Dra enhetens nederdel mot dig och lyft enheten nedåt ut ur hållaren.

4. Hållaren färdigmonterad.

Modell:

511971
