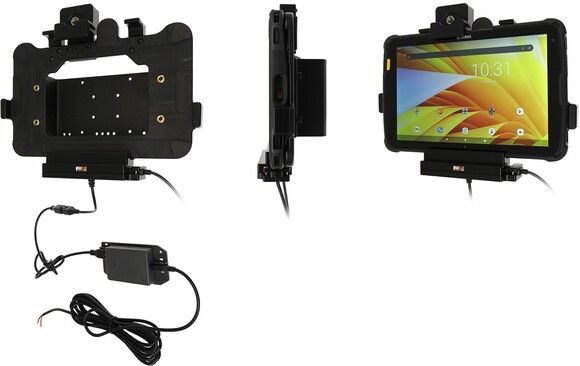

Brodit Hållare med nyckel-lås 736333

Aktiv hållare för fast installation. Passar enheter med Rugged Boot / Exoskeleton, Zebra original expansion back. Module Upgrade Cradle. Med Easy-switching system, USB Host.

Brodits Module Upgrade Cradles hållare för Zebra ET4x-serien är framtagna för att klara frekvent slitage i yrkesmässigt bruk varje dag, för en mer produktiv arbetsdag och bättre arbetsmiljö med din enhet inom syn- och räckhåll. Säkert, effektivt och bekvämt!

Hållaren är modellanpassad och ger en perfekt passform för enhet med eller utan valfri expansion back modul eller handstrap, Otterbox Utility series Latch handstrap. Den har en robust design för användning i normal truckmiljö. Du har full åtkomst till kamera, scanner, knappar och portar under dockningen. Enkel enhands-isättning och urtagning.

Denna hållare är det perfekta valet när du vill ha både laddning och USB-Host funktion till din enhet. USB-A porten ger upp till 1,5A så även den mest krävande streckkodsläsaren, tangentbordet, sensorn eller annat tillbehör kan anslutas direkt till enheten.

USB-A porten kan få ström på två sätt: När hållaren är ansluten till EXTERN strömkälla via 12Vdc ger USB-A porten 1,5A 5Vdc ut. När hållaren används UTAN extern 12Vdc strömkälla så ger USB-A porten ger 0,9A 5Vdc. Då förses utrustning ansluten till USB-A porten med ström från ET4x och belastar batteriet i ET4x.

Easy-switching system:
Med easy-switching systemet kan du uppgradera endast hållaren, och behålla installerade kablar. Det sparar dig mycket tid! När du uppgraderar till en ny enhet behöver du inte längre göra en full installation. Samma gäller för underhåll i händelse av garanti eller skada. Du kopplar helt enkelt bort hållaren från laddkabeln via Molex 6-pin snabbkontakten, och sedan kopplar du in den nya hållaren. Bytet är klart på några få sekunder.

Montera hållaren på valfri slät yta eller Piedestalfäste (PM-fäste) i lastbil, truck, distributionsfordon, lager etc. Med 4 mm AMPS och 4 mm VESA 75 standard hål. Tillverkad av högklassig ABS-, Acetal-plast. Färg: svart. Tillverkad i Sverige.

Detta är en Module Upgrade Cradle hållare, det innebär att du kan uppgradera eller ersätta funktioner genom att använda någon av följande moduler: Art.nr. 216341 Kul-lås

Välj plats för montering med omsorg; enheter bör inte monteras där de skymmer sikten eller blockerar viktiga reglage. Hållaren bör endast fästas på ändamålsenlig plats. Installationer sker alltid efter kundens eget omdöme och ansvar.

Läs igenom hela anvisningen noga och titta på bilderna innan monteringen påbörjas.

1. Anslut enhet via USB Host. Pressa fast kabeln i uttaget, placera kabelfästet över de förborrade hålen, skruva fast kabelfästet med de medsända skruvarna.

2. Placera hållaren på önskad plats och skruva fast med de medsända skruvarna.

3. Att sätta enheten i hållaren: Placera enhetens nederdel i hållaren. Pressa framåt på enhetens överdel så att den snäpper fast i hållaren. Pressa ned låsblocket. Tryck på låsknappen. Att ta bort enheten ur hållaren: Lås upp låset med den medsända nyckeln. Pressa låsningsdelen uppåt. Pressa uppåt på hållarens överdel och dra enhetens överdel ut ur hållaren först, sedan kan du lyfta enheten upp/ut från hållaren.

4. Hållaren färdigmonterad.

Passar:

Zebra ET45 10, Zebra ET40 10
