Brodit Monteringsadapter 810699

Med kulled. Med nackstödsfäste. För Nextbase Universal fäste.

Monteringsadapter med kulled och nackstödsfäste. Används med Nextbase original Universal Mount. Monteringadaptern består av en adapterplatta som skruvas fast på baksidan av Universal Mount, som sedan sätts på ett kulledsfäste som monteras på nackstödsfästet,

Kan vinklas 20°, vridas 360°. Tillverkad av svart ABS/Acetal plast. Tillverkad i Sverige.

OBS! Nextbase Original Dock fäste ingår ej.

Läs igenom hela anvisningen noga och titta på bilderna innan monteringen påbörjas.

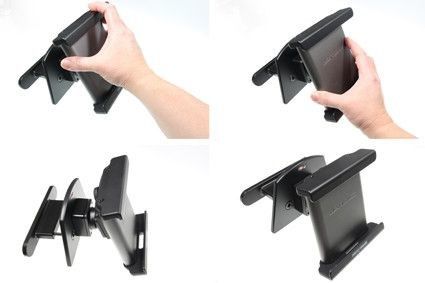

1. Skruva bort original Universal Mount fästet från Nextbase nackstödsfästet. Placera monteringsadapterns platta på Universal Mount fästets baksida och skruva fast med de borttagna skruvarna.

2. Lossa på skruven mitt på monteringsadapterns kulled så att du kan ta bort monteringsplattan på baksidan. Placera monteringsplattan på Brodits nackstödsfäste. Skruva fast monteringsplattan med de medsända skruvarna. Placera kulleden över monteringsplattan så att skruven passar. Dra åt skruven så att kulleden sitter stadigt på plats men ändå kan vinklas.

3. Lossa skruvarna från fästets bakstycke. Placera fästets bakstycke på nackstödets framsida. Placera fästets andra del, försedd med monteringsplatta, på bakstycket så att skruvarna passar i hålen. Placera skruvarna i hålen. Dra åt skruvarna med det medsända verktyget tills nackstödsfästet sitter stadigt fast. Nackstödsfästet färdigmonterat.

4. Placera Original Mount fästet med adapterplattan över kulleden och pressa/skjut det nedåt så det sitter stadigt på plats. För att ta bort fästet: Pressa/skjut rakt uppåt.

Passar:	Nextbase Universal Mount, Volvo S90 17-18, Volvo V90 17-18, Volvo XC90 15-18
Modell:	810699
